KSP 2024, SMP TQ WI ANABANUA

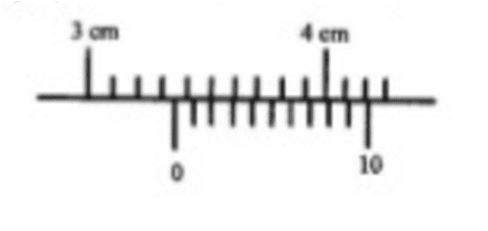

1. Seorang siswa melakukan pengukuran panjang sebuah benda dengan menggunakan jangka sorong. skala hasil pengukuran tersebut ditunjukkan pada gambar. panjang benda tersebut adalah .....
(UN 2011-2012)

A. 33,2 mm
B. 34,2 mm
C. 35,3 mm
D. 37,3 mm
E. 38,2 mm

Jawaban:
Skala Utama = 3,3 cm = 33 mm
Skala nonius yang berimpit dengan skala utama adalah skala ke-2 dengan jumlah skala nonius sebanyak 10 skala, maka:
Skala Nonius = (2/10) mm = 0,2 mm
Hasil pengukuran = SU + SN = 33 mm + 0,2 mm = 33,2 mm
-------------------------------------------------------------------------------------------------------------------------
2. Sebuah jangka sorong digunakan untuk mengukur garis tengah silinder aluminium seperti gambar dibawah ini. Hasil pengukurannya adalah .....
(UN 2012-2013)

A. 22,40 mm
B. 22,50 mm
C. 25,10 mm
D. 27,20 mm
E. 27,50 mm

Jawaban:
Skala Utama = 2,7 cm = 27 mm
Skala nonius yang berimpit dengan skala utama adalah skala ke-5 dengan jumlah skala nonius sebanyak 10 skala, maka:
Skala Nonius = (5/10) mm = 0,5 mm
Hasil pengukuran = SU + SN = 27 mm + 0,5 mm = 27,50 mm

-------------------------------------------------------------------------------------------------------------------------

3.Gambar disanping merupakan hasil pengukuran diameter silinder logam dengan mikrometer sekrup. Laporan yang dituliskan adalah ...... (UN 2010-2011)
A. 1,27 mm
B. 2,27 mm
C. 2,72 mm
D. 2,77 mm
E. 3,85 mm
Jawaban:
Skala Utama = 2,50 mm
Skala nonius yang berimpit dengan skala utama adalah skala ke-27 , maka:
Skala Nonius = 0,27 mm
Hasil pengukuran = SU + SN = 2,50 mm + 0,27 mm = 2,77 mm
------------------------------------------------------------------------------------------------------------------------
4. Pengukuran diameter kawat dengan mikrometer sekrup adalah 2, 48 mm. Gambar yang sesuai dengan hasil pengukuran tersebut adalah ..... (UN 2014-2015)

Jawaban:
Hasil pengukuran yang menunjukkan nilai 2,48 mm pada mikrometer sekrup yang tepat adalah gambar bagian C.
-------------------------------------------------------------------------------------------------------------------------
5. Pengukuran tebal sebuah buku dengan menggunakan mikrometer sekrup diperoleh hasil 3,47 mm. Manakah gambar dibawah ini yang menunjukkan pengukuran tebal buku yang benar?
(UN 2015-2016)

Jawaban:
Hasil pengukuran yang menunjukkan nilai 3,47 mm pada mikrometer sekrup yang tepat adalah gambar bagian D.
----------------------------------------------------------------------------------------------------------------------

6. Seorang siswa melakukan pengukuran sebuah benda dengan menggunakan neraca Ohauss dengan skala ditunjukkan pada gambar disamping. Hasil pengukuran massa benda tersebut adalah ....... (UN 2013-2014)
A. 3754 gram
B. 754,3 gram
C. 547,3 gram
D. 375,4 gram
E. 37,54 gram
Jawaban:
Skala Lengan 1 = 300 gram
Skala lengan 2 = 70 gram
Skala lengan 3 = 5,4 gram
Hasil pengukuran = 300 gram + 70 gram + 5,4 gram = 375,4 gram
--------------------------------------------------------------------------------------------------------------------------
